Результаты химического анализа полимера.
1.Внешний осмотр.
Аналитические части проб (далее пробы) представляют собой гранулы округлой формы белого цвета.
В соответствии научно-технической литературы:
«Энциклопедия в 3 т, глав. ред. Кабанов В.А. М. Советская энциклопедия, 1974г.;
- Поляков А.В. Дунтов , Софиев Э.А. и др. «Полиэтилен высокого давления.
-Сеидов Н.М. «Новые синтетические каучуки на основе этилена и а –олефинов», Баку Элм, 1981 , линейный полиэтилен низкой плотности (далее ЛПЭНП) получают сополемеризацией этилена и а олефинов составляет и 2-9 масс%). ЛПЭНП характеризуется боковыми ответвлениями одинаковой длины, расположенными вдоль полимерной цепи, что придает линейному ПЭ более упорядоченную структуру (по сравнению с полиэтиленом низкой плотности) и как следствие, более высокую степень кристалличности и повышенную температуру плавления.
В результате исследования качественного химического анализа полимера путем изучения поведения в пламени с использованием «Методических рекомендаций при идентификации полимеров» (ЦЭКТУ, 2009) установлено, что при внесении в пламя пробы горят слабым пламенем с оплавлением и подтеканием с выделением запаха горящей парафиновой свечи, после удаления из пламени, продолжает гореть, что характерно для полиэтилена.
В спектре ИК-поглощения образцов наблюдаются сравнительно небольшое число хорошо выделенных колебательных полос. Это полосы с частотами (волновыми числами) (720, 1420, 2800, 2900) см-1. Две первые полосы принадлежат деформационным колебаниям . Две последние полосы принадлежат валентным колебаниям. Расположение полос соответствует ИК спектру полиэтилена. («Полимерные пленки»Перевод с английского под редакцией проф. Геннадия Е. Заикова, Санкт- Петербург 2006г Изд-во Профессия., Тарасевич Б.Н. «ИК спектры основных классов органических соединений. Справочные материалы.», МГУ,Москва, 2012г)

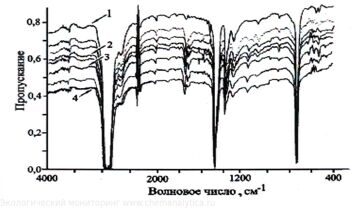

Рис.1.ИК-спектры образцов.1,2- Пробы товара полимер (сополимер)этилена марки ХР 9200 EN
3- Пробы товара полимер (сополимер)этилена другой марки
4-Эталонный образец полиэтилена.
Методом дифференциальной сканирующей калориметрии в пробах зарегистрированы эндотермические процессы в диапазоне температур от 72 до 1280С с двумя характеристическими экстремумами при температуре 102,1±02 и 114,0±02 0С. Начало пика определяет температуру плавления вещества, а площадь пика -теплоту плавления.( Берштейн В.А. Егоров В.М. «Дифференциальная сканирующая калориметрия в физикохимии полимеров», с145)
Исходя из полученных экспериментальных данных, по теплоте плавления проб рассчитана степень кристалличности 22±3% .
Интерпретация полученных результатов проведена с использованием научно-технической литературы
Уэндландт У. Термические методы анализа. М.: Мир, 1978. 528 с. Коптелов А. А., Коптелов И. А. Статистическая модель термического разложения линейных полимеров // Высокомолекулярные соединения. Серия Б. 2009. Т. 51. № 8. С. 1578—1584.
Коптелов И. А., Карязов С. В. Методические проблемы исследования кинетики термического разложения полимеров. I. Дифференциальный термический анализ // Пластические массы. 2008. № 8. С. 24—28.
Мадорский С. Термическое разложение органических полимеров / Пер. с англ. под ред. С.Р. Рафикова. М.: Мир, 1967. 328 с.
В результате определения удельного веса (плотности) проб в соответствии ГОСТ 155139-69 (СТ СЭВ 891-78) «Пластмассы. Методы определения плотности (обьемной массы)» установлено, что пробы имеют удельный вес (плотность) 0,930±0,005г/см3.
Методом ядерного магнитного резонанса Спектры ЯМР 13С регистрировали на спектрометре ЯМР VXR-500S фирмы «Varian» (ЯМР-спектроскопии)углерода-13, в соответствии с АSTM D 5017-96(2003) установлено. Пробы являются сополимером этилена и гексена-1, число ответвлений на основной цепи полимера на1000 углеродов составляет около 12,или 4,7±0,6 масс % .
Количественные расчеты по спектрам ЯМР 13С производили согласно методике, описанной в работе :Калабин Г.А., Каницкая Л.В., Кушнарев Д.Ф. «Количественная спектроскопия ЯМР природного органического сырья и продуктов его переработки». М., 2000. 408 с.
Результаты анализа полимера были сведены в таблицу:
№ п/п |
Определяемые показатели |
Результаты исследований
|
НД на методы исследования |
1 |
Внешний вид |
Гранулы округлой формы белого цвета |
- |
2 |
Плотность(удельный вес) |
0,930±0,005г/см3 |
ГОСТ15139-69 (СТ СЭВ 891-78) «Пластмассы. Методы определения плотности(объемной массы) |
3 |
Температура плавления |
102.1±0.20С |
ГОСТ 21553-76 «Пластмассы. Методы определения температуры плавления» |
4 |
Тип полимера |
сополимер этилена и гексена-1
|
Энциклопедия полимеров, т. 3, М., 1977 |
5 |
Степень кристалличности |
22±3% |
Берштейн В.А. Егоров В.М. «Дифференциальная сканирующая калориметрия в физико-химии полимеров».Л:»Химия»,1990 |
ЗАКЛЮЧЕНИЕ: По совокупности установленных показателей плотности (удельного веса), температура плавления, степени кристалличности, типа и количества сомономерных звеньев в полимерной цепи пробы являются линейным полиэтиленом содержащем в качестве сомономерного звена гексен-1 в количестве 4,7±0,6 масс % . Образцы полимерного материала марки XP9200EN изготовитель:DAELIM CORPORATION, идентифицированы как полимеры этилена в первичной форме гранул, с удельным весом менее 0,940 г/см3, линейный полиэтилен.
материал сайта www.chemanalytica.ru
полный текст статьи можно скачать здесь.
